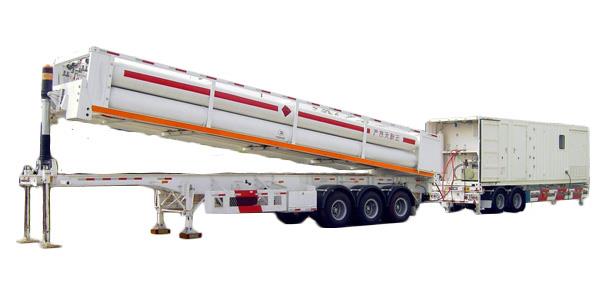

可移动式液压CNG加气子站是将液压子站增压系统、加气系统、子站自动控制系统和洁净气源系统全部集成在同一个标准集装箱内，将集成后的橇体放置于半挂车底盘上，组成可移动的子站增压系统。该系统与子站拖车连接后即可实现CNG加气站的所有功能。

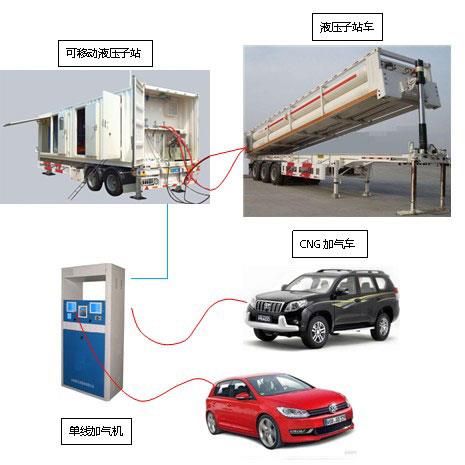

可移动液压式CNG加气子站工艺流程
可移动式液压CNG加气子站特点：
1.设备集成化程度高，整套设备既是一座子站，建站加气更为灵活；
2.可移动性，可以设在符合交通要求和消防规范的任何地方，既可以固定在场站、厂矿企业内的场地、也可随车队流动加气等，实现多种方式提供气源；
3.采用节电设计新技术，运行成本更低；
4.系统取气率高：液压子站车内天然气的卸载率≥95%；
5.建设周期短：由于设备为橇装式，设备安装、调试节省时间；
6.人性化设计：设备运行、操作、维修简单；
7.智能化控制：
加气过程PLC自动控制，实现无人职守；
加气过程子站车内天然气压力自动平衡，彻底解决气瓶转换时的压力波动；
加气过程中安全监控，防止误操作和换车不当等造成的喷油事故；
他液压式加气站提高加气量5%以上；
设备运行过程中的故障诊断，对设备、阀门等故障提前预警；
运行温度自动控制，环境自适应能力强。
可移动式液压CNG加气子站实际应用
可移动式液压加气子站技术参数表
|
项 目 |
技术参数 |
||
|
型 号 |
TYJZ/Y1000/20 |
TYJZ/Y1500/20 |
TYJZ/Y2000/20 |
|
排气量 Nm3/h |
1000 |
1500 |
2000 |
|
主电机功率 kW |
30 |
55 |
75 |
|
系统总功率 kW |
≤39 |
≤64 |
≤83 |
|
工作介质 |
CNG (压缩天然气) |
||
|
设备外形尺寸 |
7800x2300x2600 |
7800x2300x2600 |
7800x2300x2600 |
|
CNG出口管管径 mm |
内径16 |
内径19 |
内径21 |
|
设备重量 kg |
8500 |
9000 |
9600 |
|
公称工作压力 MPa |
20 |
||
|
系统取气率 % |
≥95 |
||
|
卸气后钢瓶余压 MPa |
≤1 |
||
|
设备噪音 dB（A） |
≤75（距设备1米处） |
||
|
成品气含油量 ppm |
≤10 |
||
|
正常液压介质耗量 L |
≤0.1（每万方天然气） |
||
|
含尘粒径 μm |
≤5 |
||
|
控制方式 |
PLC可编程自动控制，智能控制 |
||
|
防爆标志 |
ExdemIIBT4，ExdemibIIAT4 |
||
|
防静电措施 |
设备外部按照相关规范设置两处接地点 |
||
|
冷却方式 |
强制风冷 |
||
|
工作方式 |
连续 |
||
