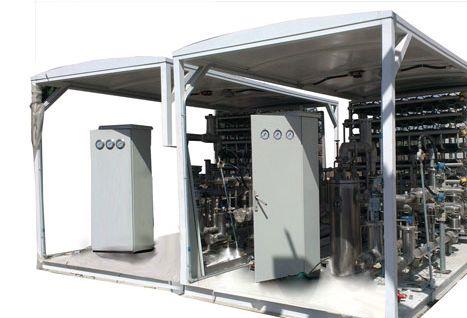

分体式LNG加气站撬块其设计是针对以往LNG加气站的固定式安装问题进行了改进，运用分体式撬块的方式来增强LNG加气站的活动性，方便在多个地点进行运输。分体式LNG加气站撬块一般由3个撬块组成，包括储存撬、电气自控撬、加气机橇，橇块在安装时非常便捷，各个橇块之间可用管路进行连接，固定即可。
分体式LNG加气站是一个由LNG储存增压橇块、LNG泵阀和控制系统橇块、LNG加注机等组成的LNG加注系统。每个独立的橇块在工厂都完成装配并进行检测和测试（橇块的数量可根据用户的特殊需求进行设置）。

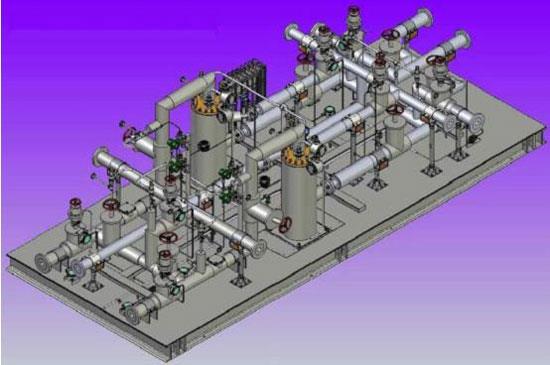

分体式LNG加注站系统模型
主要特点
1、由于采用2到3个橇块设置，场站布置更为灵活，现场安装工作量较少；
2、系统配置全面，功能齐全。核心部件采用原装进口件，电控系统按防爆设计，安全可靠；
3、系统绝热性能良好，冷量损失小，无需进行预冷即可加注LNG；
4、卸车速度快，具有低温泵卸车和自增压卸车方式，满足用户不同需求；
5、在停电情况下也可通过汽化器增压进行LNG的加注，不影响用户的运营；
6、系统采用PLC控制，自动化程度高，操作、维修方便；
7、系统具备卸车、加注、调压、调饱和及安全放散等功能，且具有同时加注和卸车的功能。
|
项 目 Item |
参 数 Specification |
|
工作介质 Medium |
液化天然气 LNG |
|
设备较大流量 Max.flow |
20000L/h(单泵)，40000L/h(双泵) |
|
较大工作压力 Max. working pressure |
1.6MPa |
|
LNG储罐容积 LNG storage volume |
60m3 |
|
环境温度 Ambient temperature |
-35°C～55°C |
|
工作电源 Power supply |
AC 380V，50Hz |
|
洁净气源 Instrument power source |
0.5～0.7MPa（压缩空气/氮气） |
|
较大功率 Max. power |
单泵≤12kW，双泵≤24kW |
|
可配备加注机数量 Dispenser Qty |
单泵2台，双泵4台 |
|
管道真空度 Tubing vacuum rate |
≤0.005Pa |
|
管道真空漏率 Tubing vacuum leak rate |
＜2X10-10PaL/S |
|
管道漏热率 Tubing heat leak rate |
≤0.5W/m |
|
防爆等级 Explosion proof grade |
DIIBT4 |
