撬装式LNG加气站是目前我国正在推广使用的一种加气方式，其设计是利用撬装的方式将LNG加气站所必需的设备安装到同一个橇块内，从而来实现撬装式LNG加气站的可移动性，这一创新型应用，解决了偏远地区加气难的问题，其可以适应多种环境，搭建快捷，与以往的加气站相比，撬装式LNG加气站所占地面积更小，节约了土地资源。
橇装式LNG加气站是将LNG储存系统，管路输送系统，计量系统，控制系统，安全监控及保护系统集成在同一个橇体上，在工厂完成组装并进行测试、调试和试运行的LNG加注系统，整个系统包含在一个橇块内（LNG加注机也可根据用户的需求独立设置）。

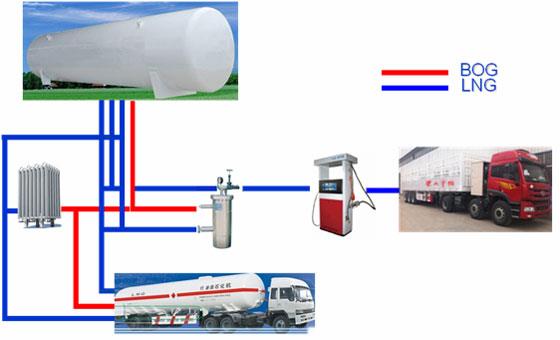

LNG站工艺流程
LNG加注站撬块主要特点
1、集成化程度高。LNG储罐、泵阀系统、LNG汽化器、EAG加热器、LNG加注机（也可单独放置）、现场一次仪表及控制柜全部集成于橇上，无需现场安装即可投入使用。
系统配置全面，功能齐全；
2、核心部件采用原装进口件，电控系统按防爆设计，安全可靠；
3、系统绝热性能良好，冷量损失小，无需进行预冷即可加注LNG；
4、卸车速度快，具有低温泵卸车和自增压卸车方式，满足用户不同需求；
5、在停电情况下也可通过汽化器增压进行LNG的加注，不影响用户的运营；
6、系统采用PLC控制，自动化程度高，操作、维修方便；
7、系统具备卸车、加注、调压、调饱和及安全放散等功能，且具有同时加注和卸车的功能。
主要技术参数
|
项 目 Item |
参 数 Specification |
|
工作介质 Medium |
液化天然气 LNG |
|
设备较大流量 Max.flow |
20000L/h(单泵)，40000L/h(双泵) |
|
较大工作压力 Max. working pressure |
1.6MPa |
|
LNG储罐容积 LNG storage volume |
30m3/60m3 |
|
环境温度 Ambient temperature |
-35°C～55°C |
|
工作电源 Power supply |
AC 380V，50Hz |
|
洁净气源 Instrument power source |
0.5～0.7MPa（压缩空气/氮气） |
|
较大功率 Max. power |
单泵≤12kW，双泵≤24kW |
|
可配备加注机数量 Dispenser Qty |
单泵2台，双泵4台 |
|
管道真空度 Tubing vacuum rate |
≤0.005Pa |
|
管道真空漏率 Tubing vacuum leak rate |
＜2X10-10PaL/S |
|
管道漏热率 Tubing heat leak rate |
≤0.5W/m |
|
防爆等级 Explosion proof grade |
DIIBT4 |
