液压式CNG长管拖车专门用来运送天然气等气体，所以其拖车的安全性能一定要高，针对安全性我们做了如下改善：液压式CNG长管拖车采用了先进的自动支腿系统，对比以往的手摇式支腿，其支腿可实现自动升降，快速且稳定，方便了人员的操作，提高了工作效率，这是非常人性化的设计，也是此拖车的一大优势；在设计时对仓管进行了优化，减少了许多不必要阀门和管件，从而使拖车的钢瓶更具密封性，避免了气体因管件缝隙而泄露的现象；CNG长管拖车的管路很重要，因其长期暴露在外界环境当中，所以选用不锈钢管做为其制作材料，它的耐腐蚀性强，可以适应较为恶劣的自然环境，具有一定的强度，可保证管路的耐用性，不锈钢管经过加工设计成型可有效的减少阻力，并且易于更换清洁等日常维护工作。

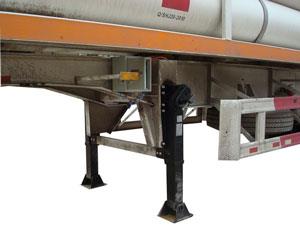

装配自动顶升支撑装置长管拖车

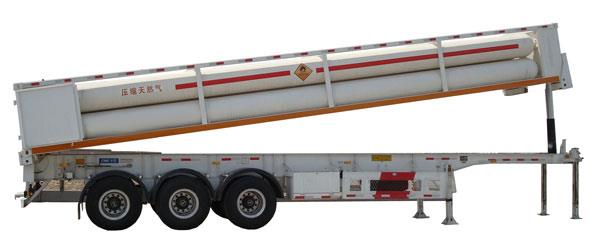

液压式CNG长管拖车主要由大容积钢瓶，自动控制阀组管系，框架，带自动支腿的半挂车底盘和气动驻车系统等组成。
液压式CNG长管拖车特点：
1.前后仓管系优化设计，所用阀门、管件更少，减少密封点提高运行的可靠性。
2.所有管路采用不锈钢管，工艺设计先进、布局合理，减少流动阻力，操作、维修简便。
3.拖车底盘采用自动支腿，大大提高工作效率，降低驾驶员的劳动强度。
液压式CNG长管拖车技术参数
|
半 挂 车
|
项 目 |
参 数 |
大 容 积 钢 瓶 |
项 目 |
参 数 |
|
|
半挂车整备质量 |
35235 |
公称压力 MPa |
20 |
|||
|
半挂车满载质量 |
38490 |
环境温度 °C |
-40～60 |
|||
|
满载轴荷分配 |
牵引座 |
14970 |
瓶体材料 |
4130X |
||
|
后轴 |
23520 |
公称容积 m3 |
18 |
|||
|
支腿载荷 kg |
20892 |
充装介质体积 Nm3 |
4540 |
|||
|
前回转半径 mm |
1520 |
充装质量 kg |
3255 |
|||
|
间隙半径 mm |
2250 |
钢瓶质量 kg |
21840 |
|||
|
牵引座接合面高度 |
1258 |
水压试验压力 MPa |
33.4 |
|||
|
气密试验压力 MPa |
20 |
气密试验压力 MPa |
20 |
|||
|
外形尺寸(长*宽*高) |
12960X2496X3000 |
规格（外径*长度）mm |
Φ559X10975 |
|||
