LNG/LCNG加气站的设计是针对现代社会上汽车所用燃料具有多样性，而单一的LNG加气站或是LCNG加气站只可为使用某一种燃料的用户服务，为了方便更多人们加气，LNG/LCNG加气站集成了液化天然气和压缩天然气两种燃料，达到一站两用的目的。
LNG/LCNG加气站是一种以LNG和CNG为工作介质的加气站，能够实现给不同用户充装LNG和CNG两种介质，满足LNG汽车和CNG汽车不同用户的需求。

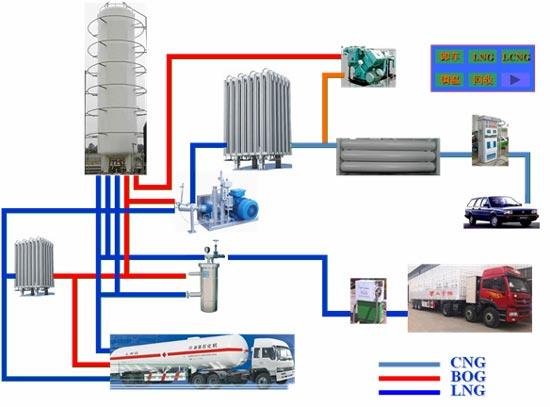

LNG/LCNG加气站流程图

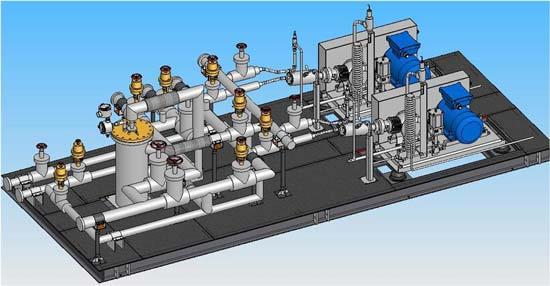

LNG/LCNG加气站橇块效果图
LNG/LCNG加气站主要技术特点
1、可以实现快速气化，快速充装；
2、减少CNG对车辆设备的污染和腐蚀。由于LNG生产过程需要经过严格的净化处理，LNG在加压气化转化为CNG的过程不会被污染，因此经LNG转化的CNG更为洁净；
3、低功率消耗，节约能源；
4、系统采用PLC可编程自动控制，控制系统包括客户数据管理系统，图形用户界面操作控制系统，具备完整的系统数据显示、紧急情况处理功能；
5、由良好的图形用户界面显示加气站的各种流程运行模式，可对加气机进行实时监控，完成自动记帐、系统报警记录、自动统计、报表输出等。
主要技术参数
|
项 目 Item |
参 数 Specification |
|
工作介质 Medium |
LNG、CNG |
|
单台设备较大流量 Max.Flow* |
LNG 6780升/h、CNG 1600Nm3/h |
|
较大工作压力 Max. working pressure |
CNG 25MPa |
|
环境温度 Ambient temperature |
-35°C～55°C |
|
工作电源 Power supply |
AC 380V，50Hz |
|
洁净气源 Instrument power source |
0.5～0.7MPa（压缩空气/氮气） |
|
设备总功率 Total power |
70kW |
|
正常功率消耗 Normal power consumption |
30kW |
|
LNG 储罐容积Water capacity of LNG tank |
60m3 |
|
储气瓶组水容积 Water capacity of storage |
5.52m3 |
|
管道真空度 Tubing vacuum rate |
≤0.005Pa |
|
管道真空漏率 Tubing vacuum leak rate |
＜2X10-10PaL/S |
|
管道漏热率 Tubing heat leak rate |
≤0.5W/m |
*可根据用户需求进行设计
