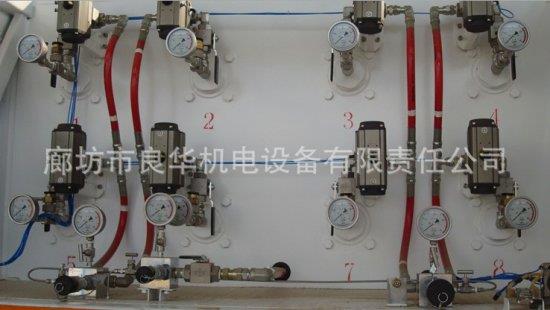

布莱迪压力耐震压力表不仅制作精良、精度等级高，表壳内部冲添的介质为500号硅油，500 号硅油的特性，硅油在150℃下长期与空气接触不易变质，在200℃时与氧氯接触时，氧化作用也较慢，它的使用温度可达200℃，凝点在-5℃，黏度比较大，具有优良化学安定性和电绝缘机能，还能防潮抗水。该仪表指示稳定，读数清晰。广泛应用于重型机械、矿山、石油、化工、冶金、电力等部门。

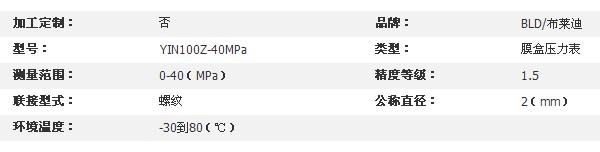

◆技术参数：
|
型号 |
YN-50 |
YN-60 |
YN-100 |
YN-150 |
|
公称直径 |
Φ50 |
Φ60 |
Φ100 |
Φ150 |
|
接头螺纹 |
M10×1 |
M14×1.5 |
M20×1.5 |
|
|
精度等级 |
2.5 |
1.6 |
||
|
测量范围 （MPa） |
真 空：-0.1～0 压力真空：-0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 压 力：0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
|||
|
公称直径φ60、φ100有0～100MPa；φ150有0～100MPa、0～160MPa |
||||
|
使用环境条件 |
温度：-5℃～55℃；-25℃～55℃ |
|||
|
安装型式 |
径向无边；径向后边(T)；轴向前边(ZQ)；轴向无边(Z) |
|||
|
抗振等级 |
V·H·4 |
|||
注：接头螺纹可按用户要求，制作成管螺纹或锥管螺纹。
◆ 外形尺寸：
|
型号 |
外形尺寸（mm） |
|||||||
|
A |
B |
C |
D |
d0 |
d1 |
d2 |
M |
|
|
YN-50 |
|
|
|
|
|
|
|
M10×1 |
|
YN-50Z |
|
|
|
|
|
|
|
M10×1 |
|
YN-60 |
57 |
32.5 |
14 |
Φ60 |
|
|
Φ5 |
M14×1.5 |
|
YN-60T |
57 |
32.5 |
14 |
Φ60 |
Φ5 |
Φ75 |
Φ5 |
M14×1.5 |
|
YN-60Z |
57 |
32.5 |
|
Φ60 |
|
|
Φ5 |
M14×1.5 |
|
YN-60ZQ |
45 |
32.5 |
|
Φ60 |
Φ5 |
Φ75 |
Φ5 |
M14×1.5 |
|
YN-100 |
89 |
44 |
17 |
Φ100 |
|
|
Φ6 |
M20×1.5 |
|
YN-100T |
89 |
44 |
17 |
Φ100 |
Φ6 |
Φ118 |
Φ6 |
M20×1.5 |
|
YN-100Z |
83 |
44 |
34 |
Φ100 |
|
|
Φ6 |
M20×1.5 |
|
YN-100ZQ |
68 |
44 |
34 |
Φ100 |
Φ6 |
Φ118 |
Φ6 |
M20×1.5 |
|
YN-150 |
113 |
53 |
22 |
Φ150 |
|
|
Φ6 |
M20×1.5 |
|
YN-150T |
113 |
53 |
22 |
Φ150 |
Φ6 |
Φ165 |
Φ6 |
M20×1.5 |
|
YN-150Z |
90 |
53 |
55 |
Φ150 |
|
|
Φ6 |
M20×1.5 |
|
YN-150ZQ |
69 |
53 |
55 |
Φ150 |
Φ6 |
Φ165 |
Φ6 |
M20×1.5 |
